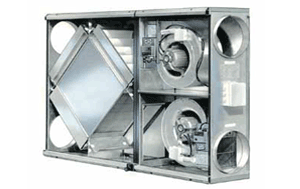

Plakalı Isı Geri Kazanım Ünitesi

Bu ünitenin plakaları, birbirine paralel olarak sıralanmış ve contalarla ayrılmış ince metal levhalardan oluşmaktadır ve bu levhalar korozyon dirençli alüminyumdan imal edilir.Sıcak akışkan alt kanallardan birinden girerek yukarı doğru ilerlerken, soğuk akışkan üstteki bir kanaldan geçerek sıcak plakların arasından aşağı doğru hareket etmektedir.Akışkanlar birbirine karışmadan bitişik yüzeylerden geçerken ısı transferi gerçekleşmektedir.

Temiz hava sıcaklığı 0°C’nin altında ise egzoz havası tarafındaki yoğuşan suyun donma riskine karşı bypass damperi kullanılmalıdır.Bu tip ünitelerde basınç kaybının 200 Pa’ı geçmemesi önerilir.Verimi ise sıcaklığa bağlı olarak %45-60 arasında olması gerekir.Egzoz havası filtre edilerek ısı geri kazanım ünitesine gönderilmelidir.
